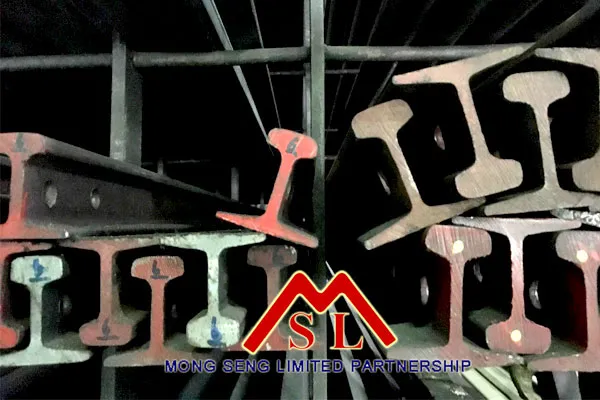

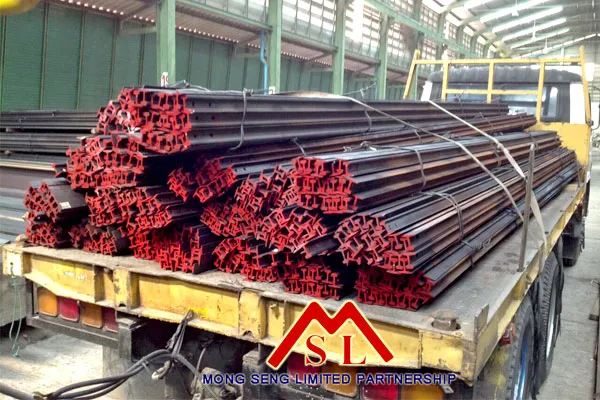

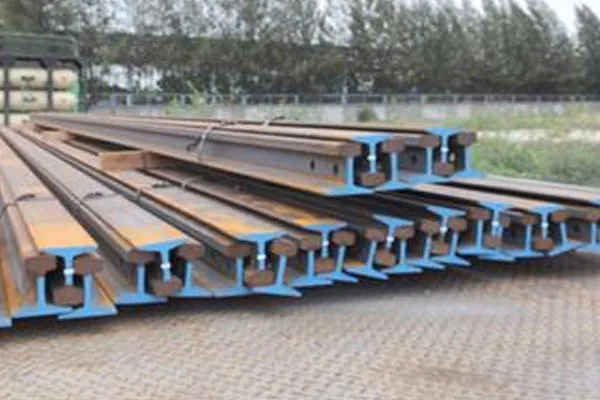

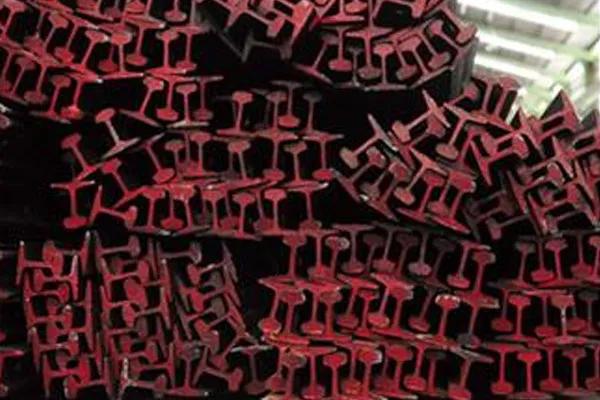

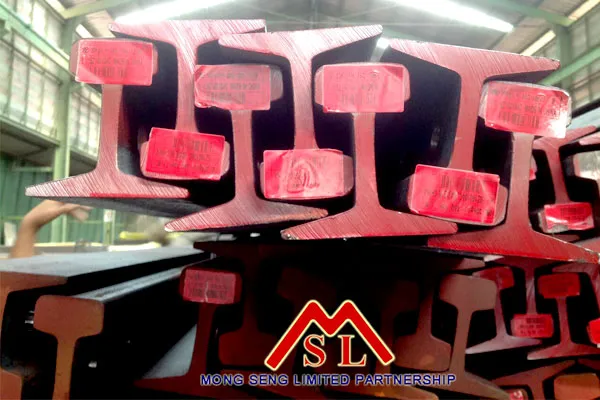

- เหล็กรางรถไฟ -

เหมาะสำหรับรางเครนทุกชนิด รางท้าย แท่นเครื่อง รางเลื่อนต่างๆ ที่ต้องรับแรงเสียดทานสูง และทนทานต่อการรับน้ำหนัก

ทางร้านจัดจำหน่ายหลากหลายขนาด เพื่อให้ตรงตามจุดประสงค์การใช้งานของลูกค้า

ตารางขนาดเหล็กรางรถไฟ (ขนาดตามมาตรฐานญี่ปุ่น)

สินค้าผลิตในประเทศจีน


SPECIFICATIONS : Q235 , 55Q , 50MN
STANDARD : GB 11264-89

SIZEDIMENSION ( mm )WEIGHT
 (kg/m)
 A  B  C  t
GB 6 kg.25.450.850.84.765.98
GB 9 kg32.163.563.55.98.94
GB 12 kg38.169.8569.857.5412.2
GB 15 kg 42.86   79.37   79.37   8.33  15.2
GB 22 kg50.893.6693.6610.7222.3
GB 30 kg60.33107.95107.9512.330.1
GB 38 kg681341141338.7
GB 43 kg7014011414.544.653
iTopPlus1157828287851



SPECIFICATIONS : U71MN , 50MN
GB-2585-81

SIZEDIMENSION ( mm )WEIGHT  (kg/m)
ABCt
JIS 37 A62.71122.24122.24 13.4937.2
JIS 50 N651531271550.4
**ต้องการไซส์นอกเหนือจากนี้ สามารถโทรเข้ามาสอบถามเพิ่มเติมได้นะคะ :) **
**ตารางอ้างอิงขนาดและน้ำหนักเหล็กรางรถไฟมาตรฐานญี่ปุ่น **
 (Mild Steel Light Rail / Mild Steel Heavy Rail)


iTopPlus1147724679049



TYPEUnit
weight		Rail
 height		Base
width		Head
height		Web
 height		Base
 height		Base
height		Web
thickness		Sectional
area		Moment
of inertia		Rodius
of gyration		Modulus
of section
 (kg/m) A (mm) B (mm)C (mm)D (mm)E (mm)F (mm)t (mm)(cm2)l (cm4)i (cm)Z (cm3)
JIS 6kg Rail5.9850.8050.80 25.4014.2927.788.734.767.62127.5 1.90 10.3
JIS 9kg Rail8.9463.5063.5032.1017.4835.7210.305.9011.3964.3 2.38 19.6
JIS 12kg Rail12.269.8569.8538.119.8537.7012.307.5415.50104  2.58  28.6
JIS 15kg Rail15.279.3779.3742.8622.2243.6513.508.3319.32167 2.94  40.8
JIS 22kg Rail22.393.6693.6650.8026.9950.0016.6710.7228.39337 3.45 69.1
JIS 30kg Rail30.1107.95107.9560.3330.9557.5519.4512.3038.326073.98 108
** JIS E1103/1101(Japanese Industrial Standards)
